ในฐานะซัพพลายเออร์หน้าแปลนที่มีประสบการณ์หลายปีในอุตสาหกรรม ฉันมักจะพบลูกค้าที่สับสนเกี่ยวกับความแตกต่างระหว่างหน้าแปลนประเภทต่างๆ หน้าแปลนสองแบบที่ใช้กันมากที่สุดในระบบท่อคือหน้าแปลนคอเชื่อมและหน้าแปลนแบบสลิปออน ในบล็อกโพสต์นี้ ฉันจะเจาะลึกถึงคุณลักษณะ ข้อดี และการใช้งานของแต่ละรายการ เพื่อช่วยให้คุณตัดสินใจได้อย่างมีข้อมูลเมื่อเลือกหน้าแปลนที่เหมาะสมสำหรับโครงการของคุณ
หน้าแปลนเชื่อมคอ
หน้าแปลนคอเชื่อมสามารถจดจำได้ง่ายด้วยดุมที่เรียวยาวซึ่งจะค่อยๆ เปลี่ยนจากหน้าหน้าแปลนไปยังผนังท่อ การออกแบบนี้ให้ประโยชน์หลักหลายประการ ประการแรก ดุมเรียวยาวจะกระจายความเค้นให้เท่ากันตลอดความยาวของท่อ ซึ่งช่วยลดโอกาสที่จะเกิดความเค้น - จุดสมาธิ ทำให้หน้าแปลนคอเชื่อมเหมาะอย่างยิ่งสำหรับการใช้งานแรงดันสูงและอุณหภูมิสูง เช่น ในอุตสาหกรรมน้ำมันและก๊าซ เคมี และการผลิตไฟฟ้า
กระบวนการเชื่อมหน้าแปลนคอเชื่อมก็เป็นปัจจัยสำคัญเช่นกัน เป็นแบบเชื่อมชนกับท่อ ทำให้เกิดรอยต่อที่แข็งแรงและต่อเนื่อง การเชื่อมประเภทนี้ให้ความสมบูรณ์ของโครงสร้างที่ดีเยี่ยมและมีความทนทานต่อการรั่วซึมสูง เทคนิคการเชื่อมต้องใช้ช่างเชื่อมที่มีทักษะและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่เหมาะสมและเชื่อถือได้
ข้อดีอีกประการของหน้าแปลนคอเชื่อมคือความสามารถในการรับน้ำหนักและแรงสั่นสะเทือนแบบไดนามิก การเปลี่ยนจากหน้าแปลนไปยังท่ออย่างราบรื่นจะช่วยลดผลกระทบของแรงเหล่านี้ ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่ระบบท่ออาจมีการเคลื่อนไหวหรือความเค้นเชิงกล
ในแง่ของขนาด หน้าแปลนคอเชื่อมมักจะมีขนาดโดยรวมที่ใหญ่กว่าเมื่อเทียบกับหน้าแปลนประเภทอื่น นี่เป็นเพราะการมีดุมเรียวยาว อย่างไรก็ตามขนาดที่ใหญ่ขึ้นนี้ยังมีส่วนช่วยให้มีความแข็งแรงและความทนทานอีกด้วย
สลิปออนหน้าแปลน
ในทางกลับกัน หน้าแปลนแบบสลิปออนได้รับการออกแบบให้เลื่อนไปเหนือปลายท่อ มีเส้นผ่านศูนย์กลางภายในใหญ่กว่าท่อเล็กน้อย ทำให้ติดตั้งได้ง่าย จากนั้นจึงเชื่อมหน้าแปลนเข้ากับท่อทั้งด้านในและด้านนอก
ข้อดีหลักประการหนึ่งของหน้าแปลนแบบสวมคือติดตั้งง่าย พวกเขาต้องการการจัดตำแหน่งที่แม่นยำน้อยกว่าเมื่อเทียบกับหน้าแปลนคอเชื่อม ซึ่งสามารถประหยัดเวลาและค่าแรงในระหว่างกระบวนการติดตั้ง ทำให้เป็นตัวเลือกยอดนิยมสำหรับการใช้งานแรงดันต่ำและไม่สำคัญ เช่น ในระบบน้ำประปา ระบบ HVAC และท่ออุตสาหกรรมทั่วไปบางประเภท
โดยทั่วไปแล้วหน้าแปลนแบบสวมจะคุ้มค่ากว่าหน้าแปลนแบบเชื่อม การออกแบบที่เรียบง่ายและกระบวนการผลิตที่ซับซ้อนน้อยลงส่งผลให้ราคาลดลง อย่างไรก็ตาม การประหยัดต้นทุนนี้ต้องแลกมาด้วยความแข็งแกร่งและความทนทานบางส่วน
การเชื่อมเนื้อที่ใช้ในการติดหน้าแปลนแบบสลิปออนกับท่อนั้นไม่แข็งแรงเท่ากับการเชื่อมแบบชนที่ใช้สำหรับหน้าแปลนคอเชื่อม ด้วยเหตุนี้จึงไม่แนะนำให้ใช้หน้าแปลนแบบสวมสำหรับการใช้งานที่มีแรงดันสูงหรืออุณหภูมิสูง นอกจากนี้ยังไม่เหมาะกับการใช้งานที่ระบบท่อต้องรับแรงหรือการสั่นสะเทือนแบบไดนามิกที่มีนัยสำคัญ
ในแง่ของรูปลักษณ์ หน้าแปลนแบบสวมมีขนาดกะทัดรัดกว่าและมีขนาดโดยรวมเล็กกว่าเมื่อเทียบกับหน้าแปลนแบบเชื่อม นี่อาจเป็นข้อได้เปรียบในการใช้งานที่มีพื้นที่จำกัด
การเปรียบเทียบคุณสมบัติที่สำคัญ
- ระดับความแข็งแกร่งและความดัน: หน้าแปลนคอเชื่อมมีความแข็งแรงและระดับแรงดันที่สูงกว่า เนื่องจากมีการเชื่อมต่อแบบชน - เชื่อมและการกระจายความเค้น - ดุมเรียว หน้าแปลนแบบสวมที่มีจุดเชื่อมแบบฟิลเล็ต มีความแข็งแรงต่ำกว่า และโดยทั่วไปจะใช้สำหรับการใช้งานที่มีแรงดันต่ำ
- การติดตั้ง: หน้าแปลนแบบสวมนั้นติดตั้งได้ง่ายและรวดเร็วกว่า โดยต้องมีการจัดตำแหน่งที่แม่นยำน้อยลง หน้าแปลนคอเชื่อมต้องใช้ทักษะและเวลาในการติดตั้งที่เหมาะสม โดยเฉพาะอย่างยิ่งสำหรับกระบวนการเชื่อมแบบชนก้น
- ค่าใช้จ่าย: หน้าแปลนแบบสวมโดยทั่วไปจะมีราคาถูกกว่าหน้าแปลนแบบเชื่อม ทำให้เป็นตัวเลือกที่ประหยัดงบประมาณมากกว่าสำหรับการใช้งานที่ไม่สำคัญ
- ความเหมาะสมของการใช้งาน: หน้าแปลนคอเชื่อมเหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันสูง อุณหภูมิสูง และโหลดแบบไดนามิก หน้าแปลนแบบสวมเหมาะกว่าสำหรับการใช้งานที่มีแรงดันต่ำ ไม่สำคัญ และมีพื้นที่จำกัด
หน้าแปลนประเภทอื่นๆ

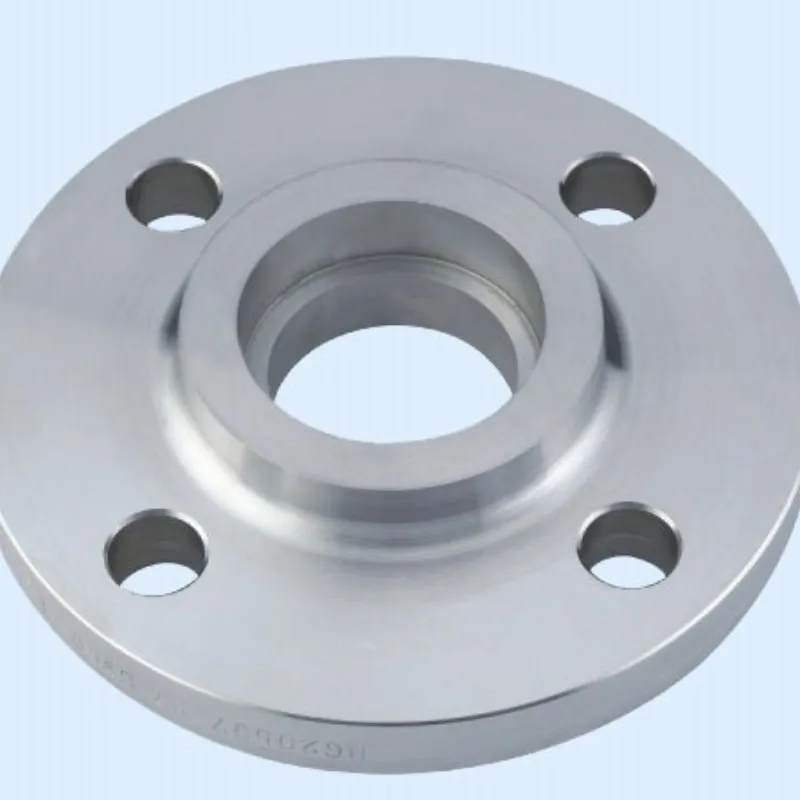

นอกจากหน้าแปลนเชื่อมและหน้าแปลนแบบสลิปออนแล้ว ยังมีหน้าแปลนประเภทอื่นๆ ในตลาดอีกด้วย ตัวอย่างเช่น,หน้าแปลนตาบอดใช้สำหรับปิดปลายท่อเพื่อป้องกันการไหลของของไหลดังนั้น แฟลนจ์เป็นอีกคำหนึ่งสำหรับหน้าแปลนสลิปออน และซ็อกเก็ต - หน้าแปลนเชื่อมใช้สำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กและขึ้นชื่อในด้านประสิทธิภาพการซีลที่ดี
บทสรุป
การเลือกระหว่างหน้าแปลนคอเชื่อมและหน้าแปลนแบบสวมขึ้นอยู่กับปัจจัยหลายประการ รวมถึงข้อกำหนดด้านแรงดันและอุณหภูมิในการใช้งาน ระดับของแรงแบบไดนามิกและการสั่นสะเทือน สภาพแวดล้อมการติดตั้ง และงบประมาณ ในฐานะซัพพลายเออร์หน้าแปลน ฉันสามารถให้คำแนะนำด้านเทคนิคโดยละเอียดและผลิตภัณฑ์คุณภาพสูงเพื่อตอบสนองความต้องการเฉพาะของคุณได้
หากคุณอยู่ระหว่างการเลือกหน้าแปลนสำหรับโครงการของคุณ หรือมีคำถามใดๆ เกี่ยวกับความแตกต่างระหว่างหน้าแปลนทั้งสองประเภทนี้ ฉันขอแนะนำให้คุณติดต่อฉัน ฉันพร้อมเสมอที่จะช่วยคุณในการตัดสินใจเลือกสิ่งที่ถูกต้องและรับประกันความสำเร็จของระบบท่อของคุณ
อ้างอิง
- ASME B16.5: หน้าแปลนท่อและอุปกรณ์หน้าแปลน
- API 6A: ข้อกำหนดสำหรับอุปกรณ์หลุมผลิตและต้นคริสต์มาส
- มาตรฐานและแนวปฏิบัติเฉพาะอุตสาหกรรมต่างๆ ที่เกี่ยวข้องกับระบบท่อและหน้าแปลน
